Produktdetails:
|
| Power Source: | Electric | Weight: | 500kg |
|---|---|---|---|
| Repeatability: | ±0.01 | Usage: | Angular contact ball bearing assembly |
| Repeat Accuracy: | ± 0.01 mm | Stroke Length: | 100 mm- 600mm |
| Power Supply: | AC 380V/220V | Electronic: | AC220V-50HZ/380V-50HZ |
| Capacity: | 10ton- 100tons | Operation Mode: | Manual/Automatic |
| Type: | Mechanical Press | Meet Test Standard: | IEC, ASTM, MIL, ISO Etc |
| Maximum Speed: | 100 mm/s |

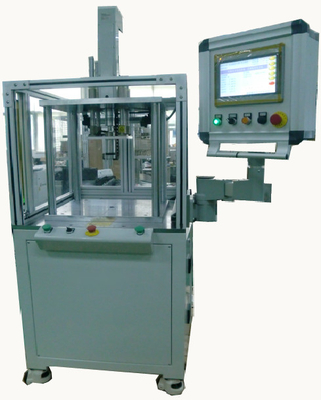

Vorlastmessgerät für Paarlager Vierkolonnen-Servo-Pressmaschine Servo-Maschine Vorlastmessung
Beschreibung des Produkts:
| Ausrüstung | Vorlastmessgerät mit Paarlagern |
| Werkstück | Winkelförmiges Kontaktkugellager |
| Verarbeitung | Vorbelastungskraftmessung |
Meßprinzip:Zunächst werden das gepaarte Lager und der innere Abstandsspalter auf das obere bzw. das untere Ende der Positionierungsbasis gelegt und die Ausrüstung gestartet.Der obere Einzug und der hochpräzise Bewegungssensor GT21 bewegen sich zusammen nach unten, so dass die unterste Endfläche des oberen Einzugs mit der oberen Endfläche des oberen Lagers in Berührung kommt und die Achskraft dann weiter um etwa 1 kgf erhöht wird.
An dieser Stelle wird nach dem Kontakt zwischen dem Verschiebungssensor und der oberen Endfläche der Positionierungsbasis (ΔX) eine Verschiebung erzeugt; den Wert der Verschiebung (ΔX) wird aufgeschrieben.
Anschließend werden der innere und der äußere Abstandssensor gleichzeitig unter Verwendung der externen Auslösermethode installiert, wenn der obere Druckkopf zur Verschiebung des Verschiebungssensors (ΔX) gelangt.Die Verladung ist eingestellt., und der vom Drucksensor ermittelte Wert ist die axiale Vorbelastungskraft des Lagerpaares.
Präzisionssteuerungsfunktion.
Funktion zur Steuerung von Arbeitsprozessen
Online-Qualitätskontrollfunktionen
Automatische Präzisionskompensationsfunktion.
Eine Maschine mit mehreren Funktionen.
Ethernet, PC-Kommunikation, E/A Funktionen.
Funktion zur Abfrage von Arbeitsplatzdaten
Spezifikationsparameter:
| Kraftbereich | 5 bis 100 Tonnen |
| Versetzungsbereich | 100/600 (mm) |
| Genauigkeit der Wiederholung der Position | ±0.01 mm |
| Genauigkeit der Druckwiederholung | ± 1%F.S. |
| Fahrmodus | AC-Servomotor-Antriebe für 32-Bit-CPU |
| Speicherkapazität | 100 Sätze von Programmspeicherfunktionen sind Standard |
Energieeinsparungsmerkmale:
Der Servopresser weist hervorragende Bewegungsmerkmale auf, sein Energieverbrauch liegt hauptsächlich im Druckschlag, verglichen mit den energiesparenden Merkmalen der pneumatischen und der Ölpresse,Energieeinsparungen von bis zu 80% bis 90%- Da bei der elektronischen Druckmaschine keine Öl-/Dampfemissionen entstehen, entsteht außerdem kein Aufprallgeräusch.die die Arbeitsumgebung erheblich verbessert und die Ausgaben für die Verbesserung der Umwelt verringertDie Verwendung von Servopressen senkt daher die Betriebskosten der Unternehmen erheblich.
Gründe für die Wahl von TOXMANN:
1Online-Qualitätsprüfung, um den gesamten Prozess der Qualitätskontrolle und des Datenmanagements zu erfüllen.
2. Setzen Sie den Druckstopp-Steuerungsmodus ein, d. h. stellen Sie sicher, daß die Qualität der Schlägerkugel gleichbleibt.
Kann Winkelkontaktkugellager Interferenz fit Größe qualifiziert ist.
3Die exakte Position der Presseanlage ist gewährleistet, und die Funktion der Druckverschiebungskurve wird zur Online-Qualitätsüberwachung verwendet.
Anforderungen an technische Daten für Kunden:
2D- und 3D-Teilzeichnungen und Montagezeichnungen von Kundenprodukten.
Anforderungen an den Produktmontageprozess.
Probe des Erzeugnisses.
Verständnis für die Erwartungen des Kunden an die Ausrüstung (Vierkolonnen- oder C-Typ), die Ausrüstungstonnage, die Schlaggröße und die Öffnungsgröße der Kehlhals.
Die Arbeitsbedingungen des Kundenstandorts im Detail verstehen, den bestehenden Montageprozess der Produkte des Kunden kennen, am besten Fotos oder Videos machen,die für den Konstrukteur eine gute Referenz bieten und die Arbeitseffizienz erheblich verbessern kann.
Kommunikationsanforderungen des Kunden.
Anforderungen und Sicherheitsvorgaben für bestimmte Marken von Standardteilen.
